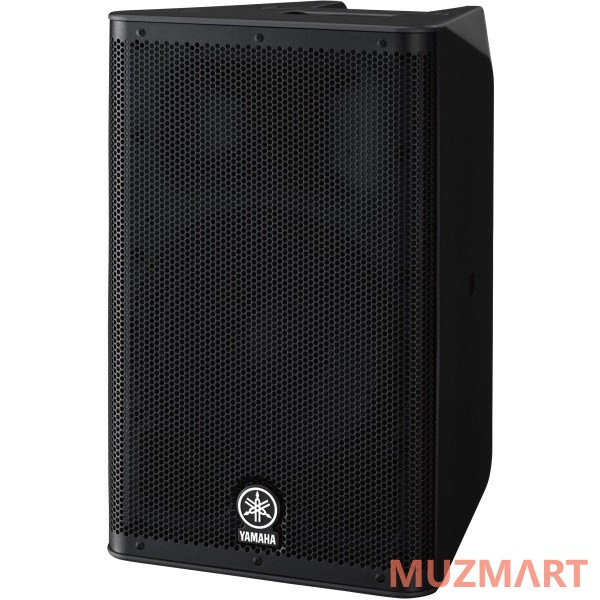

Yamaha DXR10 Активная акустическая система

В данном разделе вы можете ознакомиться с техническими характеристиками на Yamaha DXR10 Активная акустическая система

Модель Yamaha DXR10 отличается компактной и многофункциональной конструкцией; при небольших размерах она обеспечивает впечатляющий уровень звукового давления 131 дБ и идеальна для самых разных вариантов применения. Вне зависимости от того, используется ли модель для простого звукоусиления вокала и музыкального инструмента, как напольный монитор или в составе компактной системы SR — Yamaha DXR10 отличает бескомпромиссное качество и мощность звука.

Общие характеристики:

Тип акустических систем
Двухполосная активная акустическая система с двумя усилителями (bi-amp) и фазоинвертором, диаметр излучателя 10 дюймов

Диапазон частот (-10 дБ)
56 Гц - 20 кГц

Номинальный охват По горизонтали
90°

По вертикали
60°

Компоненты НЧ
Диаметр: конус 10 дюймов, катушка излучателя 2 дюйма, ферритовый магнит

ВЧ
Диаметр диафрагмы: 1,4 дюйма, тип: компрессионный излучатель диаметром 1 дюйм с ферритовым магнитом

Кроссовер
FIR-X tuning™ (FIR-фильтр с линейной частотно-фазовой характеристикой)

Выходная мощность
Динамическая мощность :1100 Вт (низкие частоты: 950 Вт высокие частоты: 150 Вт) / Постоянная: 700 Вт (низкие частоты: 600Вт высокие частоты: 100 Вт)

Макс. выходная мощность (1 м по оси)
Звуковое давление 131 дБ

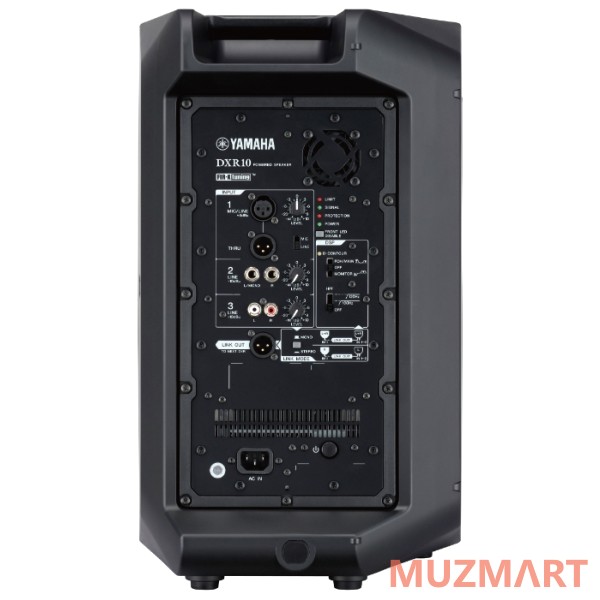

Входы/Выходы
Входы: XLR-3-31 x1, INPUT2: Phone x2, INPUT3: RCA PIN x 2, THRU: XLR3-32 x 1 (параллельно INPUT), LINK OUT (последовательное подключение): XLR x 1

Процессоры
D-CONTOUR: FOH/MAIN, MONITOR, OFF

Требования к питанию
100 В - 240 В, 50Гц/60Гц

Потребляемая мощность
90 Ватт

Оборудование для монтажа и подвешивания
Два передних, один задний (для рым-болтов M8 x 15 мм)

Гнездо для стержня
35mm with 2-way features (0 or 7 degrees)

Габариты Ширина
305 мм

Высота
502 мм

Глубина
310 мм

Вес нетто
14.6 кг

Аксессуары
UB-DXR10 (U-образное крепление)

Прочее
Материал: ABS-полимер(черное матовое покрытие)

Характеристики
Интеллектуальный подход к портативным акустическим системам

С самого начала работы в области профессионального аудиооборудования в 60-е годы нашей целью было достичь технологического лидерства и удерживать его. И теперь, имея за плечами десятки лет опыта в отраслевых инновациях, мы не просто применяем их в наших продуктах: мы продолжаем создавать их. Поставив цель создать самые мощные и надежные акустические системы с высоким разрешением, мы собрали команду лучших специалистов Yamaha, которые занялись изучением всех компонентов акустических систем и их улучшением. Страсть к инновациям стала движущей силой активного сотрудничества с компанией NEXO, одним из крупнейших производителей акустических систем, чей опыт и знания в области концертного звука помогли нам разработать системы серий DSR, DXR и DXS. В результате тесного сотрудничества с инженерами NEXO в лабораториях компании, был принят новый подход к некоторым важнейшим аспектам разработкиакустическиих систем. Например, детальный анализ функционирования акустических излучателей путем тщательного тестирования акустических свойств корпуса и оптимизация настроек лимитера позволила увеличить звуковое давление вместе с поразительной четкостью и непревзойденным уровнем надежности. Используя технологии концертного звука в громкоговорителях этих серий, мы создали самые мощные и надежные активные акустические системы с такими эксплуатационными характеристиками, которых невозможно было добиться раньше.

Мощь, которую трудно не заметить

Производительность – отличительное свойство нашей продукции. Как и ставшая популярной предыдущая серия DSR, серия DXR дает невероятно четкий звук и лучший в своем классе уровень звукового давления, но в более компактном корпусе, отличающемся невероятной функциональностью и универсальностью, которые не может предложить ни одна другая акустическая система. Серия DXR включает четыре модели, идеально подходящих для озвучки залов и сценического мониторинга для обычной установки , или при монтаже на подвес.. Использование совместно с недавно разработанными сабвуферами DXS еще больше повысит производительность системы, обеспечивая гибкий контроль над всем спектром нижних частот. Идеальный баланс между неограниченной мощностью и инновационными технологиями излучателей – гарантия того, что акустические системы серии DXR донесут всю эмоциональную силу вашего выступления до каждого зрителя в зале.

Сила цифровых технологий

Группа разработки в полной мере использовала самые разные цифровые технологии, как новейшие, так и традиционные, основываясь на огромном опыте Yamaha, накопленном за многие годы создания профессионального аудиооборудования. Все, от деталей управления кроссовером, эквалайзером и временной коррекции излучения динамиков до настроек лимитера, функций защиты и точного динамического контроля звука тщательно проектировалось, проверялось в лабораториях и в реальных условиях, чтобы эти акустические системы могли гарантировать высочайшее качество при максимальном уровне звукового давления. Вместе с передовыми аналоговыми технологиями Yamaha в области обработки сигналов и акустики и цифровыми технологиями обеспечивают идеальные звуковые характеристики.

Высокоточный 48-разрядный цифровой процессор звукового сигнала

Все широкополосные модели акустических систем имеют специализированные алгоритмы кроссовера FIR-X, в которых используется FIR-фильтр с линейной частотно-фазовой характеристикой. FIR-X™ одновременно оптимизирует частотную и фазовую характеристики, корректируя излучения низкочастотных и высокочастотных динамиков . Таким образом, создается максимально «мягкая» АЧХ в точке раздела с четкостью звуковой картины значительно большей, чем у обычных кроссоверов. Все сигналы обрабатываются высокопроизводительным 48-разрядным процессором (с 76-разрядным сумматором), обеспечивающим высокое качество звука. Во всех широкополосных моделях имеются дискретные 24-разрядные АЦП и ЦАП с отличной характеристикой «сигнал/шум» и динамическим диапазоном.

Интеллектуальный динамический контроль — чистый звук при любой мощности

D-CONTOUR представляет собой интеллектуальный многополосный компрессор, благодаря которому звуковая картина отличается мощностью и стабильностью при любом уровне выходной мощности. Благодаря постоянному отслеживанию различных полос частот выходного сигнала и определению оптимальных параметров эквалайзера для каждой из них, даже при максимальном уровне выходной мощности сохраняется прекрасная четкость и музыкальность. В серии DXR функция D-CONTOUR отвечает за детальную обработку звука, имея две различные настройки: FOH/ MAIN либо MONITOR. В режиме FOH/MAIN усиливаются низкие частоты, компенсируя их нехватку, которая обычно имеет место в случае использования акустических систем на подвесе либо на стойке. В режиме MONITOR акустические системы оптимизированы для сценической работы; вступает в действие интеллектуальный механизм ослабления нижних частот, которые обычно суммируются из за отражений от пола, выравнивая частотный спектр и позволяя достигнуть поразительный четкости мониторного звука. Оба режима доведены до совершенства бесчисленными тестами на прослушивание, которые проводились инженерами-акустиками, поэтому динамический многополосный компрессор обеспечивает цельную звуковую картину при любом уровне выходной мощности.

Разнообразные функции защиты DSP, позволяющие увеличить выходную мощность.

В обычной системе, в которой присутствуют пассивные акустические системы, усилители мощности и сигнальные процессоры, попытка определения оптимальных параметров каждого компонента может быть трудной задачей. Одним из преимуществ активных акустических систем является то, что сочетание излучателей и усилителей сигнала может быть оптимизирована идеально. В процессе разработки серий DSR, DXR и DXS мы проводили тестирование и измерение надежности каждого излучателя и общей выходной мощности усилителя в ходе многочисленных тестов на прослушивание, как в помещениях, так и вне их. В результате тестов мы определили оптимальную точку срабатывания ограничителя для каждой модели, которая управляется DSP. В дополнение к оптимизации работы ограничителя, в акустических системах используются многие технологии защиты, которые применены в профессиональных усилителях мощности серии TXn. Микропроцессор и мощный DSP следят за работой блока питания, усилителей мощности, излучателей и сигналов на входе, полноценно защищая каждый компонент. В результате, акустические системы полностью реализуют свой потенциал, при этом гарантируется надежность их работы в самых суровых условиях. - Отключаемый светодиодный индикатор на передней панели Каждая модель широкополосных акустических систем и систем DXS имеет белый светодиодный индикатор, которых активен при подаче питания и изменяет яркость в зависимости от работы ограничителя.

Эффективные усилители класса D мощность 1100 Вт

- Принципиально новые, компактные и мощные модули усилителя DXR Все акустические системы серии DXR оборудованы эффективными усилителями класса D, которые были специально спроектированы для работы с высокочастотными и низкочастотными излучателями серии DXR. Усилители имеют мощность выходного сигнала, равную 1100 Вт, при этом звуковое давление достигает 133 дБ. Акустические системы также отличаются очень малым временем нарастания сигнала и прекрасной переходной характеристикой, что значительно повышает общие параметры систем. - Универсальный блок питания с переключением режимов В серии DXR используется совершенно новый энергоэффективный блок питания с переключением режимов. Блок питания также может использоваться в любой точке мира, так как работает в сетях с различным напряжением.

Встроенный интеллектуальный трехканальный микшер

В серии DXR имеется гибкий микшер с возможностями подключения различных источников звука, что позволяет применять акустические системы для звукоусиления голоса и инструмента. Гибкий набор сигнальных разъемов (IN/OUT) позволяет создать с помощью устройства DXR полноценную звукоусилительную систему или гибко интегрировать ее с акустическими системами, состоящими из моделей серий DSR или DXS. - Гибкая возможность работать с сигналами микрофонного и линейного уровня Встроенный микшер DXR может работать с тремя входными сигналами одновременно. Способность работы с сигналами микрофонного и линейного уровня позволяет подключать разные источники, от микрофонов до инструментов, дающих линейный сигнал, а также портативные аудиоустройства. В положении MIC автоматически срабатывает фильтр высоких частот, устраняя нежелательные басы. - Гибко управляемый фильтр низких частот На всех акустических системах серии DXR имеется гибкий фильтр низких частот, предназначенный для работы вместе сабвуферами серий DSR и DXS. Имеется возможность выбора частоты среза 100 или 120 Гц, в зависимости от того, какой сабвуфер используется вместе c DXR. В сабвуферах серии DXS настройки фильтра низких частот могут гибко изменяться, позволяя находить оптимальный баланс фильтров низких и высоких частот. - Функция интеллектуального микширования / сквозного подключения (Linking) Каждый канал имеет индивидуальную регулировку громкости, позволяя микшировать три раздельных источника звука. Разъем THRU передает входной сигнал с первого канала (Channel 1), а LINK OUT отправляет смикшированный сигнал на все каналы; такая схема идеальна для сквозного подключения или для передачи сигнала в другую точку. Разъем LINK OUT очень полезен для создания компактной системы SR в паре с другой акустической системой DXR, а режим LINK MODE позволяет оперативно переключаться между конфигурациями «стерео» и «двойное моно».

Высококачественные компоненты. Не имеющие аналогов эксплуатационные характеристики.

- Специально разработанные для серии DXR излучатели Все излучатели серии DXR были специально отобраны и адаптированы с целью получения оптимальных характеристик. Детальные характеристики и поведение каждого излучателя анализировались и оценивались в ходе тщательного моделирования на компьютере, что помогло полностью определить их потенциал. Мощные низкочастотные излучатели отличаются низким уровнем искажения и четким, глубоким басом, а компрессионные среднечастотные излучатели диаметром 1,4 дюйма характеризуются точным спектром средних и высоких частот до 20 кГц. Рупор серии DXR постоянной направленности с широким диапазоном дисперсии Низкочастотный излучатель установлен в заново спроектированном рупоре с раскрытием в 90° по горизонтали и 60° по вертикали, призванном снизить искажения звука, распространяющегося по диагонали, что свойственно традиционным рупорам. Таким образом, расширяется зона комфортного прослушивания. Рупор постоянной направленности с широким диапазоном дисперсии распределяет звук с более прямоугольной формой волны, охватывая область, ограниченную 90° по горизонтали и 60° по вертикали, при этом даже по краям зоны охвата отчетливо слышны все частоты.

Надежные и компактные корпуса из полимерного материала

Корпуса моделей широкополосных акустических систем выполнены из прочного нерезонирующего полимера и призваны гасить вибрации, вызываемые высоким уровнем выходной мощности; таким образом, снижается уровень искажений и достигается высокое качество звука. Корпуса, проверенные в условиях реальной эксплуатации, имеют прочную стальную решетку, закрывающую излучатели, и эргономичные алюминиевые рукоятки для переноски, благодаря которым значительно повышается надежность и портативность систем.

Возможность установки на штангу под углом в двух вариантах

В зависимости от площадки, звуковая картина может пострадать от низких потолков или других факторов, не позволяющих создать четкий, сбалансированный микс и мешающих зрительскому восприятию. Крепления для монтажа на штангу моделей DXR имеют два варианта установки под углом 0° и 7°, позволяя направить звук акустических систем в сторону от отражающих поверхностей и по направлению к аудитории.

Крепления для стандартных рым-болтов и дополнительные U-образные скобы

Акустические системы серии DXR имеют крепления для подвесного монтажа с использованием стандартных рым-болтов*. Если требуется большая универсальность, дополнительные U-образные скобы позволяют быстро устанавливать системы в горизонтальных и вертикальных конфигурациях.
